ISG3202LA
發布時間:2025-05-06 13:56:04 點擊量:



型號: ISG3202LA

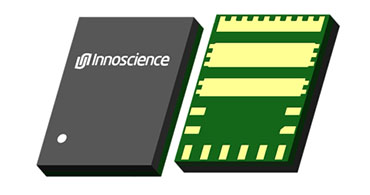

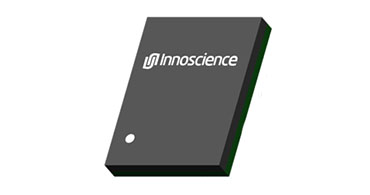

ISG3202LA 是一款由英諾賽科推出的集成柵極驅動器的 100V 半橋 SolidGaN 芯片。這款芯片采用緊湊的 5mm x 6.5mm LGA 封裝,內部高度集成了兩個高性能增強型 GaN FET、柵極驅動器、柵極電阻以及 VCC 和 BST 電源電容,提供了小巧、高效且易于使用的 GaN 功率級解決方案。
ISG3202LA 具有 2.4mΩ 的半橋 GaN FET,額定電壓為 80V 連續和 100V 瞬態,開關頻率最高可達 5MHz。它提供獨立的高壓側和低壓側 PWM 輸入,具備快速的傳播延遲(典型值 14ns)和出色的延遲匹配(典型值 1ns)。芯片內置 UVLO、OVLO、OTP 等保護功能,VCC 靜態電流低至 35μA,并集成了 VCC/BST 電容器。此外,它還具有高達 50V/ns 的高 dv/dt 抗擾度和可調節的開啟速度,優化了 PCB 布局的簡易性和 EMI 表現。
ISG3202LA 的應用市場廣泛,包括 LLC 轉換器中的半橋、全橋和 SR 應用,高頻降壓升壓轉換器,數據中心和汽車電源,以及 D 類音頻和電機驅動應用。其高集成度和優化的設計顯著簡化了系統 BOM,減少了占板面積,提高了效率和功率密度,特別適用于 48V 數據中心、48V 汽車電子和馬達驅動等領域。
